При монтаже или реконструкции систем отопления и горячего водоснабжения (ГВС) вопрос надёжности соединений труб выходит на первый план. От правильного выбора способа стыковки зависит не только герметичность, но и долговечность всей системы, особенно при работе в условиях высоких температур и давления. Современный рынок предлагает несколько технологий соединения полимерных труб, однако далеко не все они одинаково эффективны для теплонагруженных сетей.
1. Пресс-фитинги — золотой стандарт для сшитого полиэтилена (PE-Xa)
Для труб из сшитого полиэтилена (PE-Xa) , как армированных, так и неармированных, наиболее надёжным и долговечным решением являются пресс-фитинги (или пресс-соединения).
В чём их преимущества?
- Герметичность, не зависящая от времени.Пресс-соединение создаётся за счёт пластической деформации гильзы, которая плотно обжимает трубу и фитинг. В отличие от резьбовых соединений, здесь нет уплотнительных колец, которые со временем теряют эластичность, и нет необходимости в периодической подтяжке. Геометрия соединения остаётся стабильной даже при циклических тепловых нагрузках.
- Устойчивость к высоким температурам и давлению.Пресс-фитинги, особенно из латуни или нержавеющей стали, рассчитаны на длительную работу при температурах до 95°С и выше. Для армированных труб семейства Изоком А PE-Xa 115°С/1,0 МПа и 115°С/1,6 МПаприменяются специализированные обжимные фитинги, гарантирующие надёжность в самых сложных условиях.
- Простота и скорость монтажа.Монтаж пресс-фитинга выполняется с помощью специального гидравлического инструмента и не требует навыков пайки или сварки. Это значительно снижает риск ошибок, связанных с «человеческим фактором».
- Долговечность.При правильно выполненном монтаже срок службы пресс-соединения сопоставим со сроком службы самой трубы и составляет 50 лет и более.
2. Сварка встык для PE-RT: вопрос надёжности
Для соединения труб из полиэтилена повышенной термостойкости (PE-RT) типа II иногда применяется сварка встык нагретым инструментом. Однако в контексте ответственных систем отопления и ГВС этот метод требует критической оценки.
Почему сварка встык не всегда является оптимальным выбором?
- Меньшая предсказуемость.Качество сварного шва сильно зависит от множества факторов: температуры окружающей среды, времени нагрева и охлаждения, давления на инструмент, квалификации сварщика. ГОСТ Р 55276-2024, регламентирующий сварку встык полиэтиленовых труб, определяет несколько процедур сварки, каждая из которых требует строгого соблюдения. Ошибка на любом этапе может привести к дефекту шва.
- Сложность контроля.В отличие от пресс-соединения, проверить качество сварного шва на месте монтажа можно только визуально и, в лучшем случае, с помощью ультразвука. Внутренние дефекты (непровары, пустоты) могут остаться незамеченными.
- Несоответствие требованиям ГОСТ 32415.Многие производители соединений, выполненных сваркой встык, не проводят полный комплекс испытаний на соответствие требованиям ГОСТ 32415-2013. Этот стандарт устанавливает, в частности, требования к стойкости соединений при циклических изменениях температуры и давления, а также к прочности на разрыв и герметичности. Именно эти циклические нагрузки являются наиболее критичными для трубопроводов отопления. Отсутствие подтверждённых испытаний по ГОСТ 32415 ставит под сомнение долговечность таких соединений.
- Ограничения по диаметру и толщине стенки.В соответствии с нормативными требованиями, сварка нагретым инструментом встык не допускается для труб малых диаметров и с малой толщиной стенки, что ограничивает применение этого метода.
Таким образом, несмотря на то, что сварка встык технически возможна для PE-RT, её применение в системах с высокими требованиями к надёжности (скрытая прокладка, высотные здания) должно быть обосновано, а само соединение должно пройти соответствующие испытания.
3. Обжимной способ для армированных труб 115°С — максимальная надёжность
Для армированных труб, работающих при самых высоких температурах (до 115°С) и давлении (до 1,6 МПа), производители предлагают специальные обжимные фитинги.
Этот способ является эволюционным развитием пресс-технологии и обладает рядом уникальных преимуществ:

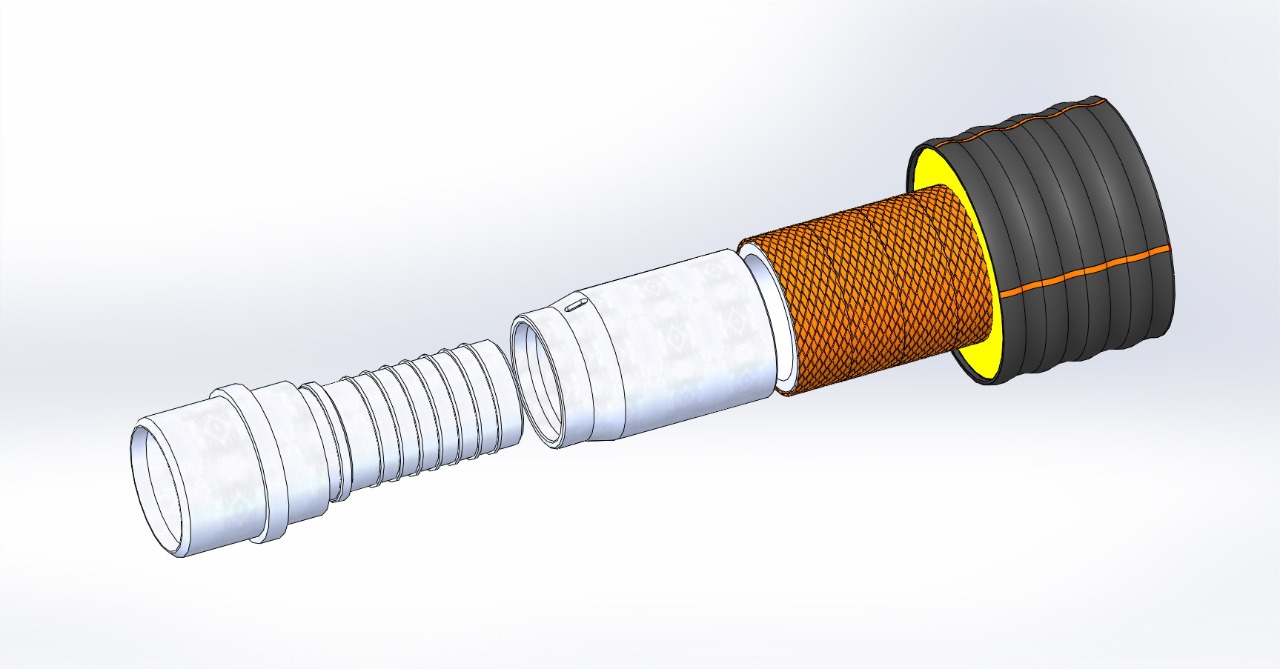

- Фиксация всей конструкции трубы.Обжимной фитинг не просто герметизирует соединение, а механически фиксирует многослойную структуру армированной трубы, предотвращая её расслоение и сдвиг под нагрузкой.
- Сохранение прочностных характеристик.В отличие от сварки, которая может создавать зоны термического напряжения, обжимное соединение не ослабляет материал трубы и позволяет сохранить все заявленные эксплуатационные характеристики: высокую прочность, теплостойкость и устойчивость к давлению.
- Абсолютная герметичность.Обжим создаёт неразъёмное соединение с высокой степенью герметичности, которая не ухудшается со временем даже при самых жёстких условиях эксплуатации.
Именно обжимные фитинги являются единственно рекомендованным способом соединения для ответственных тепловых сетей, где трубы работают в предельных режимах.
4. Материал фитингов: только нержавеющая сталь
Критически важным требованием, обеспечивающим 50-летний срок службы ГПИ-трубопроводов, является применение фитингов из нержавеющей стали. Использование обычной углеродистой стали в конструкции ГПИ-трубопроводов недопустимо по следующим причинам.
Нормативные требования (для Республики Беларусь)
В соответствии с действующими техническими нормативными правовыми актами (ТНПА):
- СН 4.02.01-2019 «Тепловые сети», п. 11.5
- СП 4.02.02-2022 «Тепловые сети», п. 7.7.4
поставка стальных фитингов для соединений полимерных ГПИ-трубопроводов без указания на их коррозионную стойкость является прямым нарушением нормативных предписаний.
🛡️ Влияние на долговечность и надёжность системы
- Коррозионная стойкость.В отличие от обычной стали, нержавеющая сталь не подвержена коррозии в условиях длительного контакта с горячей водой, что напрямую увеличивает срок службы трубопровода до 50 лет.
- Сохранение гарантийных обязательств.Применение стальных фитингов при соединении ГПИ-труб на объекте влечёт за собой снятие гарантийных обязательствна весь ГПИ-трубопровод, что создаёт прямые риски для заказчика и эксплуатирующей организации.
Вывод: использование фитингов из нержавеющей стали для соединений ГПИ-трубопроводов — это не рекомендация, а обязательное требование, обеспечивающее заявленный 50-летний срок службы ГПИ-трубопроводов.
5. Аккредитованная лаборатория Изоком — гарантия качества
Компания ООО «Изоком Пласт» не только производит высококачественные трубы и фитинги, но и располагает аккредитованной лабораторией (ЛНК Изоком).
Это означает, что лаборатория Изоком может провести полный комплекс испытаний полимерных и гибких полимерных труб по действующим техническим нормативным правовым актам (ТНПА). В область аккредитации в том числе входят:
- испытания на стойкость к внутреннему давлению (в т.ч. длительные, до 1000 ч и более).
- определение физико-механических свойств (прочность при разрыве, относительное удлинение, предел текучести).
- испытания на термостабильность и стойкость к циклическим нагрузкам.
- контроль размеров и внешнего вида.
Наличие собственной аккредитованной лаборатории позволяет Изоком осуществлять жёсткий входной контроль сырья и готовой продукции, а также предоставлять услуги по испытаниям для сторонних организаций, гарантируя достоверность и объективность результатов.
Заключение
Выбирая способы соединения полимерных труб для систем отопления и ГВС, отдавайте предпочтение технологиям, обеспечивающим не только быстрый монтаж, но и предсказуемую, документально подтверждённую долговечность:
- Для труб PE-Xа— пресс-фитинги, обеспечивающие герметичность и срок службы до 50 лет.
- Для армированных труб 115°С— обжимные фитинги, фиксирующие всю конструкцию трубы.
- Материал фитингов— только нержавеющая сталь, гарантирующая коррозионную стойкость и соответствие нормативным требованиям СН 4.02.01-2019 и СП 4.02.02-2022.
- Подтверждение качества— испытания в аккредитованной лаборатории по ГОСТ 32415-2013.
Прессовые и обжимные соединения, подкреплённые испытаниями в аккредитованной лаборатории, — это залог безаварийной работы вашей системы на десятилетия.
